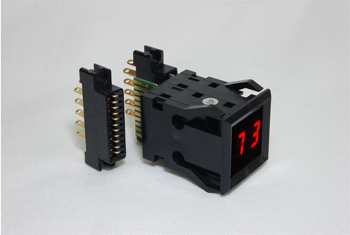

| 8mm LED DISPLAY UNIT PD SERIES |
[フォトカプラ内蔵型表示器] |
 |
- 文字高8mm表示器
- 1桁幅寸法 9mm
- LED発光色 2色用意
- ワンタッチ取り付け
- フォトカプラ/0〜9表示ドライバー内蔵型
|
|

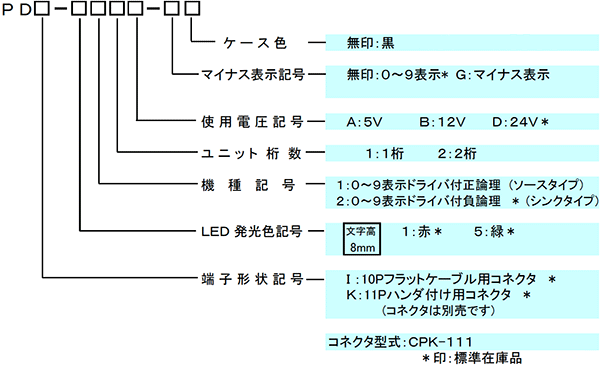

■形名の呼び方
|

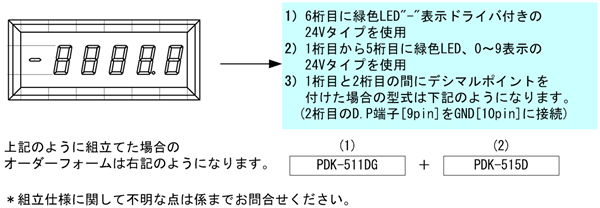

■オーダー・フォーム
|
■定格
| 項目 |
記号 |
定格 |
| 5V |
12V |
24V |
| 電源電圧 |
Vcc |
5V±5% |
12V±5% |
24V±5% |
| 入力信号電圧 |
Vin |
5V±5% |
12V±5% |
24V±5% |
| Ｄ．Ｐ電流値 |
D.P IN |
1mA |
| 入力信号電流値(mA/bit) |
A. SIG |
2.5mA(ソース/シンク) |
| 消費電流
（全点灯・全入力"L") |
I Peak |
35mA |
30mA |
36mA |
|
| |
|
| |
| ↑ページの先頭へ |
| |
■真理値表
正論理信号入力 |
負論理信号入力 |
| 真 理 値 表 |
| 入力データ |
入力信号 |
表示 |
| A |
B |
C |
D |
CK |
0〜9 |
| 0 |
0 |
0 |
0 |
L |
0 |
| 1 |
0 |
0 |
0 |
L |
1 |
| 0 |
1 |
0 |
0 |
L |
2 |
| 1 |
1 |
0 |
0 |
L |
3 |
| 0 |
0 |
1 |
0 |
L |
4 |
| 1 |
0 |
1 |
0 |
L |
5 |
| 0 |
1 |
1 |
0 |
L |
6 |
| 1 |
1 |
1 |
0 |
L |
7 |
| 0 |
0 |
0 |
1 |
L |
8 |
| 1 |
0 |
0 |
1 |
L |
9 |
| ＊ |
1 |
＊ |
1 |
L |
ブランキング |
| ＊ |
＊ |
＊ |
＊ |
H |
ラッチ ☆ |
|
| 真 理 値 表 |
| 入力データ |
入力信号 |
表示 |
| A |
B |
C |
D |
CK |
0〜9 |
| 1 |
1 |
1 |
1 |
H |
0 |
| 0 |
1 |
1 |
1 |
H |
1 |
| 1 |
0 |
1 |
1 |
H |
2 |
| 0 |
0 |
1 |
1 |
H |
3 |
| 1 |
1 |
0 |
1 |
H |
4 |
| 0 |
1 |
0 |
1 |
H |
5 |
| 1 |
0 |
0 |
1 |
H |
6 |
| 0 |
0 |
0 |
1 |
H |
7 |
| 1 |
1 |
1 |
0 |
H |
8 |
| 0 |
1 |
1 |
0 |
H |
9 |
| ＊ |
0 |
＊ |
0 |
H |
ブランキング |
| ＊ |
＊ |
＊ |
＊ |
L |
ラッチ ☆ |
|
 |
☆:
|
ラッチを使用しない場合CK端子は(GND)に接続しておく事 |
|
☆:
|
ラッチを使用しない場合CK端子はOPENにしておく事 |
＊: |
1,0いずれかの信号を入力 |
＊: |
1,0いずれかの信号を入力 |
"1""H"は+24V入力(電源24V機種) |
"1""H"はオープン又は+24V入力(電源24V機種) |
"0""L"はオープン又はGND(0V)へ接続 |
"0""L"はGNG(0V)へ接続 |
|

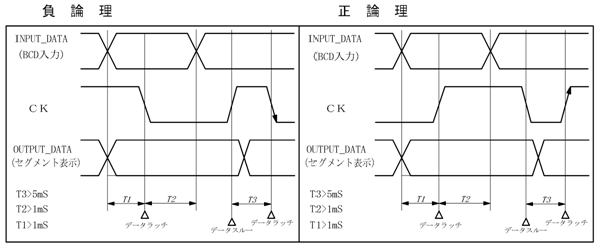

■タイミング・チャート
|
| |
| ↑ページの先頭へ |
| |
■フォトカプラ内蔵・数字表示器

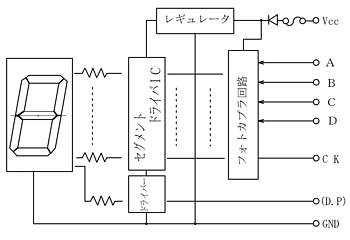

ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
PDI-11□
PDI-12□ |
コネクタ
端子 |
|
Pin No |
|
| GND |
1 |
2 |
GND |
| D▲ |
3 |
4 |
A▲ |
| CK☆ |
5 |
6 |
(D.P) |
| C▲ |
7 |
8 |
B▲ |
| Vcc |
9 |
10 |
Vcc |
PDK-11□
PDK-12□ |
ハンダ付用コネクタ端子 |
|
Pin No |
|
| Vcc |
1 |
2 |
Vcc |
| NC |
3 |
4 |
A▲ |
| B▲ |
5 |
6 |
C▲ |
| D▲ |
7 |
8 |
CK☆ |
| D.P |
9 |
10 |
GND |
| GND |
11 |
|
| |
|
注)▲：BCD INPUT ☆：DATA LATCH |
|
| |
| ↑ページの先頭へ |
| |

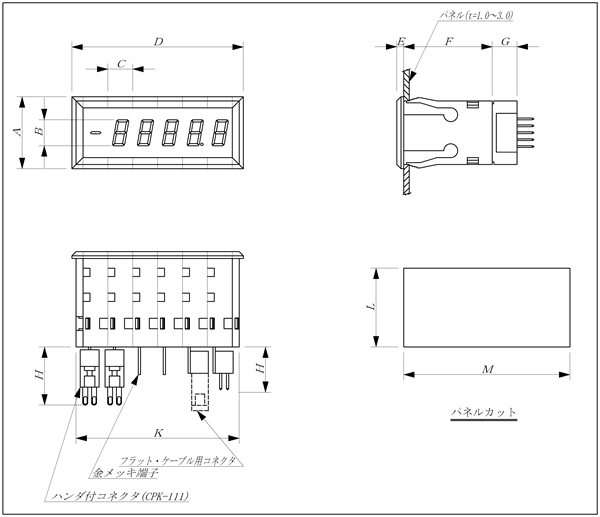

■外形寸法
|
| 製品寸法 |
| 型式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
| PDIシリーズ |
26 |
8 |
9 |
n×9+8 |
2.5 |
32 |
9 |
16 |
― |
n×9+6.5 |
| PDKシリーズ |
26 |
8 |
9 |
n×9+8 |
2.5 |
32 |
10 |
21 |
― |
n×9+6.5 |
|
n=桁数 |
| パネル加工寸法 |
| 型式 |
L |
M |
| PDIシリーズ |
24 |
n×9+7.2 |
| PDKシリーズ |
24 |
n×9+7.2 |
|
|
|
■材質
- プリント基板 ： ガラス・エポキシ基板
- ユニット部 ： ＡＢＳ樹脂(94HB適合品) [色：黒・グレー・クリーム]
- フィルタ部 ： アクリル板 [色：ブルースモーク・パープル]
|
|
| |
