8mm LED DISPLAY UNIT LD SERIES |
 |
- 文字高8mm表示器
- 1桁幅寸法 9mm
- LED発光色 4色用意
- ワンタッチ取り付け
- 0〜9表示ドライバー内蔵型
(制御部と表示器間が離れている場合はPDシリーズをご使用ください。)
- ドライバー・抵抗外付け型
- 抵抗内蔵型
|
|
■形名の呼び方

|
注1)抵抗内蔵タイプは電圧記号を入れてください。
注2)機種記号-4,-7は16Pコネクタが付きます。
|
■オーダー・フォーム
|
↑ページの先頭へ |
|
■定格
LDP・LDC(機種記号-1) |
項目 |
記号 |
定格 |
5V |
12V |
15V |
電源電圧 |
Vcc |
5V±5% |
12V±5% |
15V±5% |
入力信号電圧 |
Vin |
VIH=Vcc〜0.7Vcc VIL=0.3Vcc〜0V |
D.P電流値 |
D.P IN |
8mA (TYP) |
7mA (TYP) |
5mA (TYP) |
入力信号電流値(mA/bit) |
Iil |
0.2mA |
0.4mA |
0.5mA |
消費電流 |
Icc |
65mA (TYP) |
55mA (TYP) |
37mA (TYP) |
|
*Icc:d.p 点灯時を示す *VIH:Hレベル入力電圧 *VIL:Lレベル入力電圧 *Iil:Lレベル入力電流 |
|
|
■真理値表
正論理信号入力 |
真 理 値 表 |
入力データ |
入力信号 |
表示 |
A |
B |
C |
D |
CK |
BI |
0〜9 |
0 |
0 |
0 |
0 |
L |
H |
0 |
1 |
0 |
0 |
0 |
L |
H |
1 |
0 |
1 |
0 |
0 |
L |
H |
2 |
1 |
1 |
0 |
0 |
L |
H |
3 |
0 |
0 |
1 |
0 |
L |
H |
4 |
1 |
0 |
1 |
0 |
L |
H |
5 |
0 |
1 |
1 |
0 |
L |
H |
6 |
1 |
1 |
1 |
0 |
L |
H |
7 |
0 |
0 |
0 |
1 |
L |
H |
8 |
1 |
0 |
0 |
1 |
L |
H |
9 |
* |
1 |
* |
1 |
L |
H |
ブランキング |
* |
* |
* |
* |
L |
ブランキング |
* |
* |
* |
* |
H |
ラッチ ☆ |
|
*1,0いずれかの信号を入力
☆ラッチを使用しない場合、
CK端子は
GND接続するかOPENにしておく |
|
■タイミングチャート
正論理 |
 |
|
|
|
↑ページの先頭へ |
|
ドライバ内蔵型表示器 |
■ラッチ・デコーダIC付数字表示器(機種記号1)
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
|
LDP-11□
-31□
-41□
-51□ |
ハンダ付け
端子 |
|
Pin No |
|
GND |
1 |
2 |
A▲ |
D▲ |
3 |
4 |
CK☆ |
BI |
5 |
6 |
C▲ |
B▲ |
7 |
8 |
Vcc |
BI:ブランキング |
LDC-11□
-31□
-41□
-51□ |
コネクタ端子 |
|
Pin No |
|
GND |
1 |
2 |
― |
D▲ |
3 |
4 |
A▲ |
CK☆ |
5 |
6 |
BI |
C▲ |
7 |
8 |
B▲ |
Vcc |
9 |
10 |
― |
|
注)▲:BCD INPUT ☆:DATA LATCH |
●CK端子をご使用時の注意:オープン・コレクタで駆動する場合はCK-Vcc間に10KΩの抵抗を入れてください |
|
↑ページの先頭へ |
|
■CK端子の使い方
下図は正論理タイプの数字表示器を使用した場合のタイミングチャートです。 |
 |
CK信号の接続位置 |
ラッチ使用時の接続図 |
 |
 |
|
注)CK端子使用でオープンコレクタ駆動の場合、外付抵抗(10KΩ程度)を上図のように付ける
|
|
|
↑ページの先頭へ |
|
ドライバ外付型表示器 |
■抵抗内蔵型表示器(機種記号5・8)
ブロック図 |
基本品名例 |
端子形状 |
布線表 |

御注文の際は電圧指定をしてください
標準品は5V,12V,15V仕様です |
カソード・コモン LDP-15□
-35□
-45□
-55□ |
ハンダ付端子 |
|
|
Pin No |
|
COM |
1 |
2 |
a |
b |
3 |
4 |
c |
LDC-15□
-35□
-45□
-55□ |
コネクタ端子
(スタティック点灯専用) |
d |
5 |
6 |
e |
f |
7 |
8 |
g |
D.P |
9 |
― |
― |
|
アノード・コモン LDP-18□
-38□
-48□
-58□ |
ハンダ付端子 |
|
|
Pin No |
|
COM |
1 |
2 |
a |
b |
3 |
4 |
c |
LDC-18□
-38□
-48□
-58□ |
コネクタ端子
(スタティック点灯専用) |
d |
5 |
6 |
e |
f |
7 |
8 |
g |
D.P |
9 |
― |
― |
|
|
|
|
■ダイナミック点灯用表示器(機種記号4・7)
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
カソード・コモン LDC-14□
-34□
-44□
-54□ |
コネクタ端子
(ダイナミック点灯専用) |
|
Pin No |
|
COM1 |
1 |
2 |
COM2 |
COM3 |
3 |
4 |
COM4 |
COM5 |
5 |
6 |
COM6 |
COM7 |
7 |
8 |
COM8 |
アノード・コモン LDC-17□
-37□
-47□
-57□ |
a |
9 |
10 |
b |
c |
11 |
12 |
d |
e |
13 |
14 |
f |
g |
15 |
16 |
D.P |
|
|
|
|
↑ページの先頭へ |
|
■抵抗外付型表示器(機種記号3・6)
ブロック図 |
基本品名例 |
端子形状 |
布線表 |

|
カソード・コモン LDP-13□
-33□
-43□
-53□ |
ハンダ付端子 |
|
|
Pin No |
|
COM |
1 |
2 |
a |
b |
3 |
4 |
c |
LDC-13□
-33□
-43□
-53□ |
コネクタ端子
(スタティック点灯専用) |
d |
5 |
6 |
e |
f |
7 |
8 |
g |
D.P |
9 |
― |
― |
|
アノード・コモン LDP-16□
-36□
-46□
-56□ |
ハンダ付端子 |
|
|
Pin No |
|
COM |
1 |
2 |
a |
b |
3 |
4 |
c |
LDC-16□
-36□
-46□
-56□ |
コネクタ端子
(スタティック点灯専用) |
d |
5 |
6 |
e |
f |
7 |
8 |
g |
D.P |
9 |
― |
― |
|
|
|
|
■LED最大定格
●7セグメント表示器(文字高8mm)
発光色 |
許容損失
Pd |
許容損失
Pd(seg) |
順電流
IF/seg |
尖頭順電流
IFM |
逆電圧
VR |
動作温度
Topr |
赤 |
320 |
40 |
15 |
60 *1 |
5 |
-25〜+75 |
橙 |
520 |
65 |
25 |
50 *2 |
5 |
-25〜+75 |
黄 |
520 |
65 |
25 |
50 *2 |
5 |
-25〜+75 |
緑 |
480 |
60 |
20 |
60 *1 |
5 |
-25〜+75 |
単位 |
(mW) |
(mW) |
(mA) |
(mA) |
V |
℃ |
|
*1:Pulse width 1mS Duty 1/5 *2 Pulse width 0.1mS Duty 1/10 |
|
↑ページの先頭へ |
|
■LED内部回路図
アノード・コモン |
|
カソード・コモン |
 |
|
 |
|
■セグメント名称
|
|

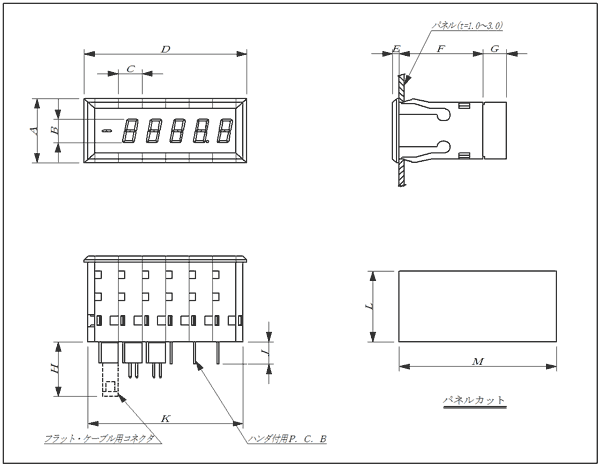

■外形寸法
|
製品寸法 |
型式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
LDPシリーズ |
26 |
8.0 |
9 |
n×9+8 |
2.5 |
32 |
9 |
― |
9 |
n×9+6.5 |
LDCシリーズ |
26 |
8.0 |
9 |
n×9+8 |
2.5 |
32 |
― |
24 |
― |
n×9+6.5 |
n=桁数 |
パネル加工寸法 |
型式 |
L |
M |
LDPシリーズ |
24 |
n×9+7 |
LDCシリーズ |
24 |
n×9+7 |
|
|
|
■材質
- プリント基板 : ガラス・エポキシ基板
- ユニット部 : ABS樹脂(94HB適合品) [色:黒・グレー・クリーム]
- フィルタ部 : アクリル板 [色:ブルースモーク・パープル]
|
|
■オプション
オプションとして、連結基板とケーブルを用意しております。用途に合わせてご使用ください。 |
- 連結基板(A)
- ラッチ機能を生かし配線工数を低減させることができます。
- 連結基板(B)
- フォト・カプラを内蔵していますのでコントロール部までの距離が長い場合等に使用できます。省スペースのフォトカプラ付として使用できます。
- ケーブル
- LED表示器のコネクタ・タイプに使用するケーブル類を全て用意して有ります。
|
|
