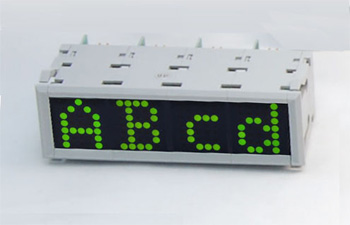

| 5x7 DOT LED DISPLAY UNIT CD SERIES |
 |
- 文字高17.3mm表示器
- 1桁幅寸法 18mm
- LED発光色 緑色用意
- ワンタッチ取り付け
- 5x7ドット英数字表示ドライバー内蔵型
(制御部と表示器間が離れている場合はCDGシリーズをご使用ください。)
|
|

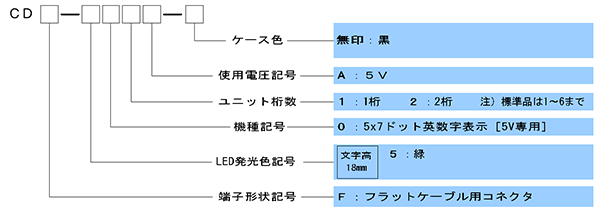

■形名の呼び方
|
■5x7ドット・マトリクス表示器

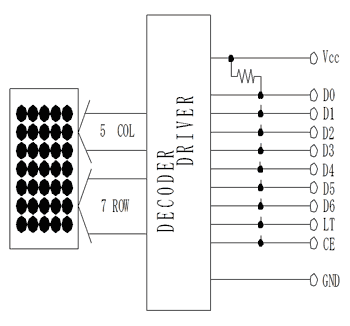

ブロック図 |
基本品名例 |
端子形状 |
布線表 |
|
CDF-50□ |
コネクタ端子 |
|
Pin No |
|
| GND |
1 |
2 |
GND |
| D6 |
3 |
4 |
D5 |
| D4 |
5 |
6 |
D3 |
| D2 |
7 |
8 |
D1 |
| D0 |
9 |
10 |
LT |
| CE1 |
11 |
12 |
CE2 |
| CE3 |
13 |
14 |
CE4 |
| Vcc |
15 |
16 |
Vcc |
LT:LAMP TEST
D0〜D6:DATA INPUT
CE:CHIP ENABLE |
| |
|
注）機器内配線以外で使用する場合、表示器と制御部間は余り長く伸ばさないでください。
長く伸ばして使用する場合はフォトカプラ等のノイズ対策を行ってください。 |
|
| ↑ページの先頭へ |
| |
■定格
| 項目 |
条件 |
記号 |
標準 |
最大 |
最小 |
| 印加電圧 |
― |
Vcc |
|
-0.5V〜+6.0V |
― |
| 消費電流 |
Vcc=5V |
Icc |
160mA |
200mA |
― |
| 低レベル入力電流 |
Vin=0.8V
Vcc=5GV |
Iil |
― |
660μA |
― |
| 低レベル入力電圧 |
Vcc=5V |
Vil |
― |
1.0V |
― |
| 高レベル入力電圧 |
Vcc=5V |
Vih |
― |
― |
3.0V |
|
|

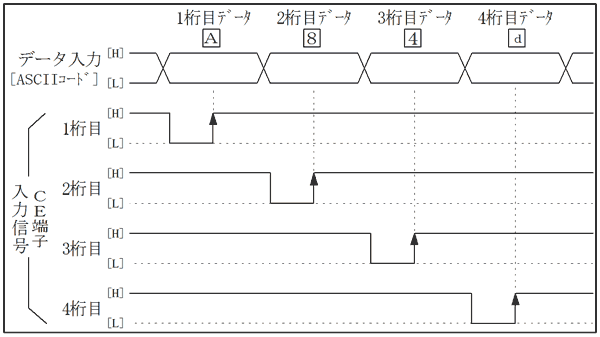

■タイミング・チャート
|
| ↑ページの先頭へ |
| |

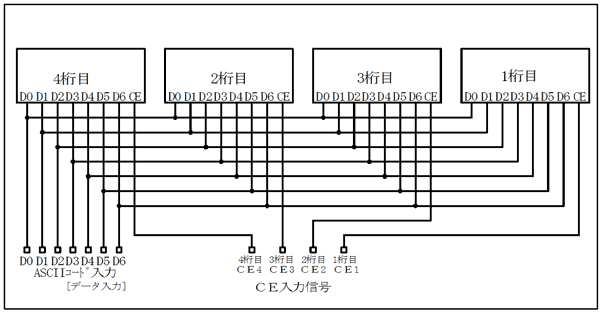

■CK端子の使い方
|
| ↑ページの先頭へ |
| |
■ディスプレイ表
CHARACTER SET |
 |
|
| |
| ↑ページの先頭へ |
| |

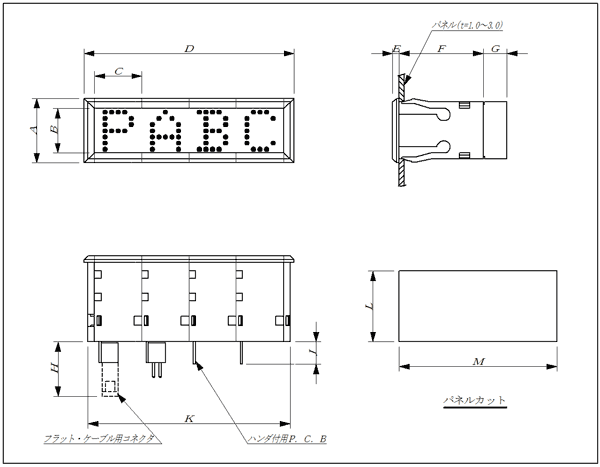

■外形寸法
|
製品寸法
| 型式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
| CDFシリーズ |
26 |
18 |
18 |
n×18+8 |
2.5 |
32 |
― |
24 |
― |
n×18+6.5 |
|
|
|
| |
| パネル加工寸法 |
|
|
|
|
■材質
- プリント基板 ： ガラス・エポキシ基板
- ユニット部 ： ＡＢＳ樹脂（94HB適合品）［色：黒・グレー・クリーム］
- フィルタ部 ： アクリル板 [色：ブルースモーク・パープル]
|
|
