生産終了になっています。 |

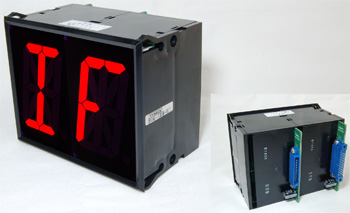

57mm 16セグメント LED DISPLAY UNIT AD SERIES |
[フォトカプラ内蔵型表示器] |
 |
- 文字高57mm表示器
- 1桁幅寸法 48mm
- LED発行色 赤色(標準)/橙色
- ワンタッチ取り付け
- フォトカプラ内蔵型
- 16セグメント表示ドライバー内蔵型
|
|

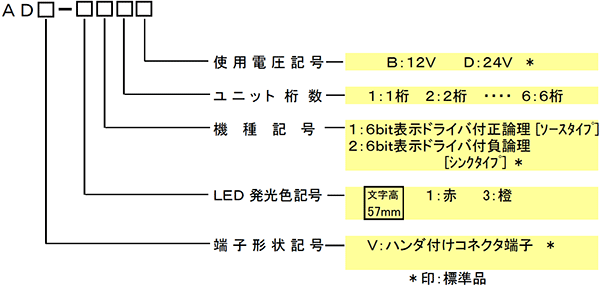

■形名の呼び方

|
■定格
項目 |
記号 |
定格 |
12V |
24V |
電源電圧 |
Vcc |
12V±5% |
24V±5% |
入力信号電圧 |
Vin |
12V±5% |
24V±5% |
入力信号電流値(mA/bit) |
D0. SIG |
5mA |
消費電流 |
I Peak |
190mA |
120mA |
|
|
|
■インターフェース入力レベル
論理 |
入力 |
正論理 |
負論理 |
"0" |
GND又はオープン |
"L"レベル(シンク電流5mA) |
"1" |
"H"レベル(ソース電流5mA) |
Vcc又はオープン |
|
|
"H"レベル:Vp-40%以上
"L"レベル:1.5V以下(5V仕様)又は2V以下(12/24V仕様) |
|
↑ページの先頭へ |

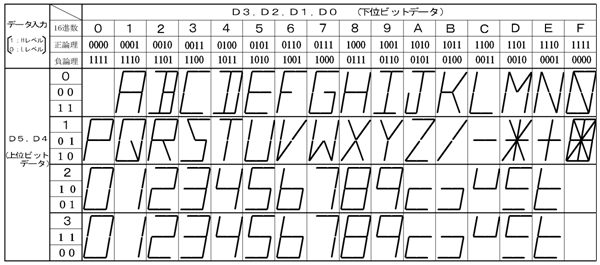

■6bit入力コード ディスプレイ表
|

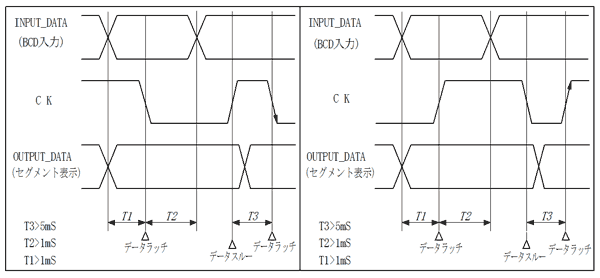

■タイミング・チャート
|
↑ページの先頭へ |
|
■フォトカプラ内蔵・数字表示器

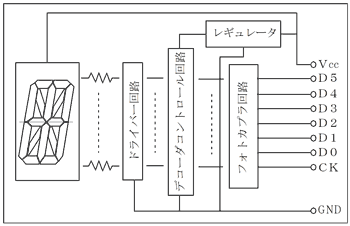

ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
ADV-11□
-12□
-31□
-32□ |
ハンダ付端子 |
|
|
Pin No |
|
GND |
1 |
2 |
CK☆ |
D0▲ |
3 |
4 |
D1▲ |
D2▲ |
5 |
6 |
D3▲ |
D4▲ |
7 |
8 |
D5▲ |
NC |
9 |
10 |
Vcc |
|
|
注)▲:DATA INPUT ☆:DATA LATCH |
|
|
↑ページの先頭へ |
|

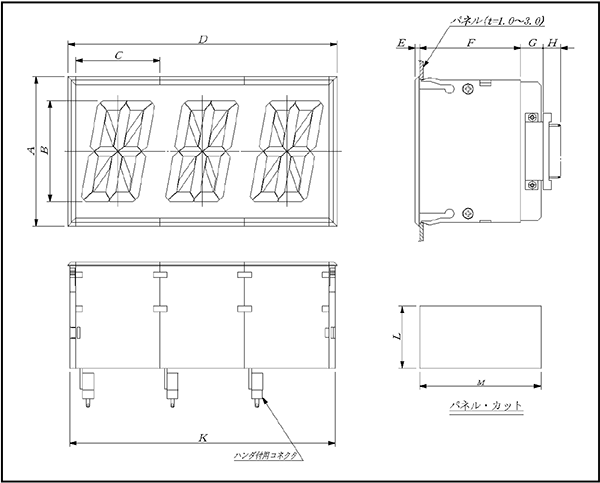

■外形寸法
|
製品寸法
型式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
ADVシリーズ |
84 |
57 |
48 |
n×48+9 |
2.5 |
58 |
12 |
10 |
48 |
n×48+7 |
|
|
|
|
パネル加工寸法 |
|
型式 |
L |
M |
ADVシリーズ |
80.5 |
n×48+7.5 |
|
|
|
■材質
- プリント基板 : ガラス・エポキシ基板
- ユニット部 : PPE樹脂
- フィルタ部 : アクリル板 [色:ブルースモーク・パープル]
|
|
