| 15mm 表示設定型 LED DISPLAY UNIT PDG SERIES |
 |
- 文字高15mm7セグメント表示器
- 1桁幅寸法 20mm
- LED発光色 4色用意
- パネルにワンタッチで取付け可能
- 入力論理は負論理が標準で、正論理と2種類用意
- 12ピンのコネクタを用意しているため、保守点検が容易
- DC12V〜24Vのフリー電源
- B&O製互換品
|
|

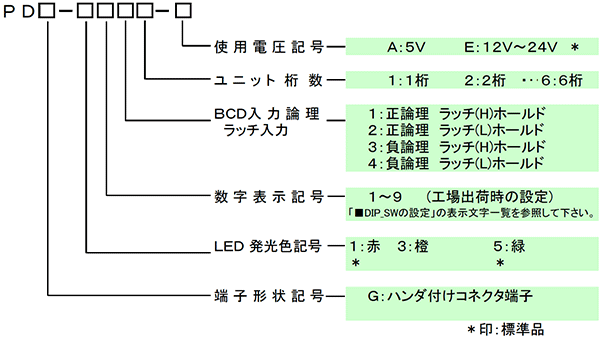

■形名の呼び方
＊コネクタはオプションです。
コネクタ形式:305-012-500-202TS
|
■定格
| 項目 |
記号 |
定格 |
| 5V |
12V〜24V |
| 電源電圧 |
Vcc |
5V±5% |
12V±5% 〜 24V±5% |
| 入力信号電圧 |
Vin |
5V±5% |
12V±5% 〜 24V±5% |
| Ｄ．Ｐ電流値 |
D.P IN |
5mA |
| 入力信号電流値(mA/bit) |
A. SIG |
5mA/bit |
| 消費電流 |
I Peak |
110mA |
[12V時]
60mA |
[24V時]
58mA |
|
| 上表は赤色表示使用の場合を示す |
|
| |
| ↑ページの先頭へ |
| |
■一般仕様
| 表示文字寸法 |
14.6mm×8.3mm |
| 表示文字 |
-，0〜9，0〜9 A〜F (任意に選択可能) |
| 表示色 |
赤， 橙， 緑 |
| ケース材質 |
ＡＢＳ樹脂 |
| 基板材質 |
ガラスエポキシ樹脂 (t=1.6 t=0.8) |
| 入力論理 |
正論理，負論理 (任意に選択可能) |
| 入力電圧 |
Vp：12V〜24V/DC ±5% |
| 電源電圧 |
12V〜24V/DC 単一電源 |
| 動作温度 |
0 〜50℃ |
| 保温温度 |
-15〜85℃ |
| 湿度 |
80%以下 (但し、結露しないこと) |
| 重量 |
表示器本体 20g サイドプレート 20g |
| 取付方式 |
スナップイン・タイプ |
|
| 上表は赤色表示使用の場合を示す |
|
■インターフェース入力レベル
| 論理 |
入力 |
| 正論理 |
負論理 |
| "0" |
GND又はオープン |
"L"レベル（シンク電流5mA） |
| "1" |
"H"レベル（ソース電流5mA） |
Vp又はオープン |
|
| |
"H"レベル：Vp-40%以上
"L"レベル：1.5V以下（5V仕様）又は2V以下（12/24V仕様） |
|
| |
| ↑ページの先頭へ |
| |

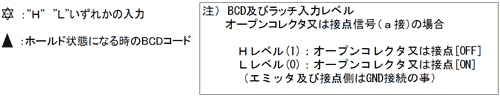

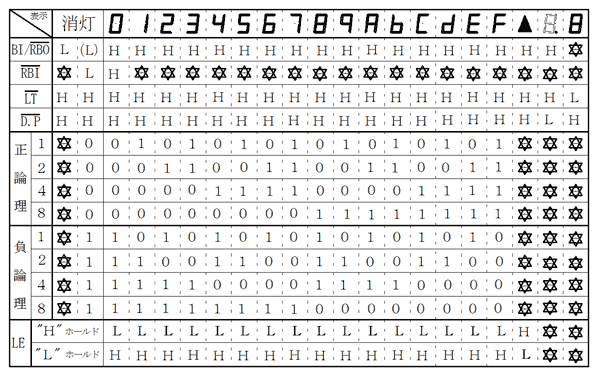

■真理値表
|
| |
| ↑ページの先頭へ |
| |

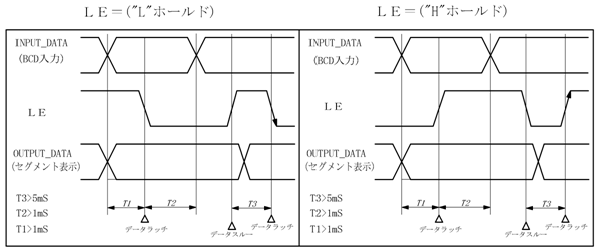

■タイミング・チャート
| LE=("L"ホールド) |
LE=("H"ホールド) |
|
|

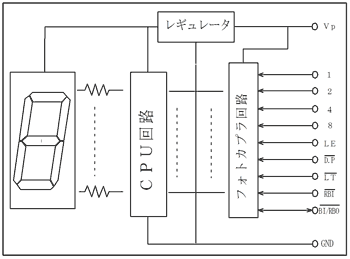

■ブロック図及び端子図
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
PDG-1□□□
PDG-3□□□
PDG-5□□□
|
CR7形コネクタ |
|
| |
Pin No |
|
| Vp |
A |
1 |
NC |
| BI/RBO |
B |
2 |
1▲ |
| RBI |
C |
3 |
2▲ |
| LT |
D |
4 |
4▲ |
| LE☆ |
E |
5 |
8▲ |
| GND |
F |
6 |
D.P |
| |
|
注)▲：BCD INPUT ☆：DATA LATCH |
|
| |
| ↑ページの先頭へ |
| |
■信号説明
| 信号名 |
説明内容 |
| Vp |
本器への供給電源 (12V〜24V) |
| BCD入力 |
１，２，４，８ コードを入力します。 |
| LE入力 |
ラッチ信号入力端子です。
(Ｈ) ホールドの場合
ＬＥ端子が"H"レベル時にＢＣＤ入力データがホールドされます。
(Ｌ) ホールドの場合
ＬＥ端子が"L"レベル時にＢＣＤ入力データがホールドされます。 |
| BI/RBO |
リップルブランキング出力とブランキング入力端子です。
ＲＢＩ入力が"L"でＢＣＤ入力が表示"0"の時に"L"を出力します。その時表示は"0"は表示せずブランキング状態になります。又、ＲＢＩ及び表示内容に拘わらず外部より"L"を入力しますと消灯(ブランキング)します。
注)"L"(0V)出力時に電流が10mA以上流れないようにしてください。 |
| ＲＢＩ入力 |
リップルブランキング入力端子です。 ＢＣＤ入力が表示"0"の時に"L"を入力しますと消灯(ブランキング)します。 |
| ＬＴ入力 |
ＬＴ入力を"L"にしますと全セグメントが点灯(ランプテスト)します。 |
| D.P入力 |
Ｄ．Ｐ入力を"L"にしますとデシマルポイントが点灯します。 |
|
| |
|

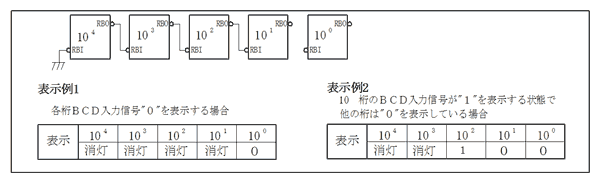

| ■ゼロサプレス使用例
|
| |
| ↑ページの先頭へ |
| |

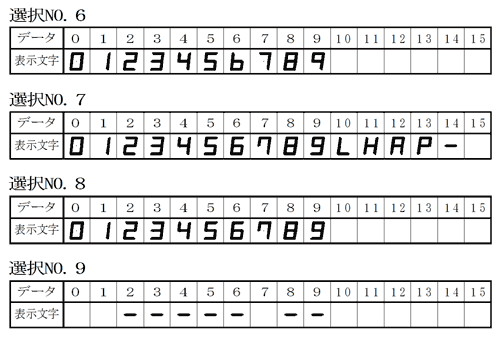

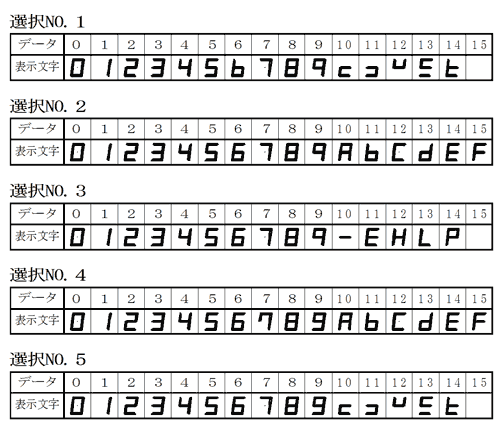

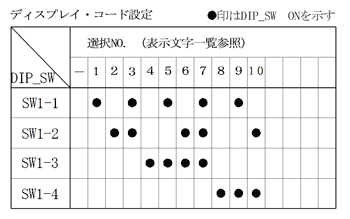

■DIP_SWの設定
 |
 |
ＤＩＰ_ＳＷはユニット本体から基板を取り外しますと、中央に付いています。ＤＩＰ_ＳＷ上の刻印番号がSW1-1,-2・・・-8の番号を示しています。
設定を変更等する場合は一度電源を切って行ってください。
電源を切らずに行った場合変更されません。 |
| |
|
|
|
| |
| ↑ページの先頭へ |
| |

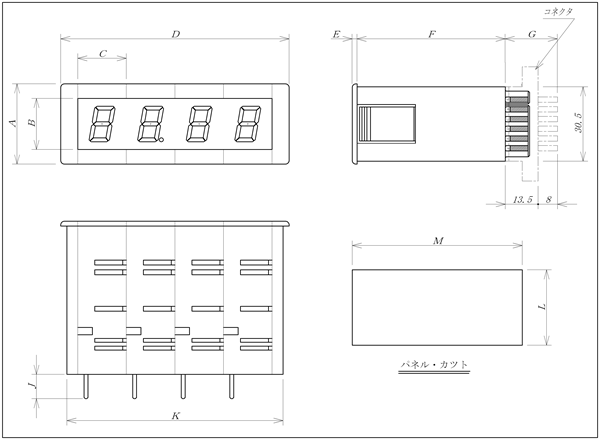

■外形寸法
＊コネクタはユニットに付属していません(コネクタ型式：305-012-500-202TS)
|
| 製品寸法 |
| 型式 |
A |
B |
C |
D |
E |
F |
G |
J |
K |
| PDGシリーズ |
33 |
14.8 |
20 |
n×20+14 |
2 |
61 |
21.5 |
10 |
n×20+9.2 |
|
n=桁数 |
| パネル加工寸法 |
| 型式 |
L |
M |
| PDＧシリーズ |
31 |
n×20+10 |
|
|
|
■材質
- プリント基板 ： ガラス・エポキシ基板
- ユニット部 ： ＡＢＳ樹脂
- フィルタ部 ： アクリル板 [色：ブルースモーク・パープル]
|
|
| |
